Данная статья является продолжением темы анализа стандарта ГОСТ Р 56707-2015 "Системы фасадные теплоизоляционные композиционные с наружными штукатурными слоями. Общие технические условия", которая ранее была поднята в [1] и [2]. К сожалению, требования к эффективным утеплителям, изложенные в разделе 6 ГОСТ Р 56707-2015, с точки зрения автора, например, в Германии были актуальны более десяти лет назад и к настоящему времени претерпели существенные изменения. Поэтому у автора, как системодержателя, и возникает вопрос. Зачем в стандарт ГОСТ Р 56707-2015 были внесены такие требования?

Сравнительный анализ требований к эффективным утеплителям проведем на основе немецкого опыта их применения в Wärmedämm-Verbundsysteme (WDVS - теплозащитная связанная система), т.к. СФТК, несомненно, является аналогом WDVS.

На вопрос, почему в сравнении именно с WDVS? Можно ответить так. Весь уже более чем 20-летний опыт работы автора с СФТК и общение со специалистами из разных стран Европы, привели к пониманию того, что в теории, исследованиях и практическом применении штукатурных систем утепления Германия однозначно занимает лидирующие позиции в Европе.

Так какие же они современные требования к эффективным утеплителям в СФТК?

Рассмотрим два утеплителя, которые наиболее часто применяются в СФТК на территории России. Это, в первую очередь, минераловатные плиты (МВП), которые по разным оценкам в настоящее время занимают 60-70% рынка СФТК. Во вторую очередь, это плиты пенополистирольные (ППС) марки ППС 16Ф (старое название ПСБ-С 25Ф) согласно ГОСТ 15588-2014[3].

1. Требования к МВП для СФТК.

Количественные показатели требований для МВП приведены в таблице 3 п.6.1 ГОСТ Р 56707-2015 согласно ГОСТ 32314-2012[4], гармонизированного с EN 13162[5].

Для сравнения уровня требований к МВП в Германии и России обратимся к Руководству "Qualitätsrichtlinie für Dämmstoffe aus Mineralwolle zur Verwendung in Wärmedämm-Verbundsystemen (WDVS)"[6], которое можно перевести как "Руководство по качеству для теплоизоляционных плит из минерального волокна для применения в теплозащитных связанных системах (WDVS)".

Руководство было опубликовано 04.08.2016 г. немецким профессиональным союзом разработчиков и поставщиков теплоизоляционных систем WDVsysteme и индустриальным союзом производителей минераловатных плит FMI при одобрении трех профессиональных союзов, имеющих отношение в Германии к производству строительных растворов, красок, защите и отделки фасадов зданий.

В разделе "Общий" Руководства по качеству[6] указано, что теплоизоляционные плиты из минеральной ваты должны соответствовать стандарту DIN EN 13162 и общим эксплуатационным допускам строительного надзора (abZ - allgemeine bauaufsichtliche Zulassung) Z-33.4-xxxx или Z-33.40-xxxx. Руководство по качеству определяет повышенные требования к теплоизоляционным плитам из минеральной ваты для WDVS.

Более того, в общую сводную таблицу 1 дополнительно, для лучшего понимания эволюции требований к МВП для WDVS в Германии, внесем показатели более ранней версии Руководства по качеству МВП для WDVS, которое было опубликовано немецким профессиональным союзом разработчиков и поставщиков теплоизоляционных систем FV WDVS (позднее переименован в WDVsysteme) в 19.09.2006 г. [7].

Анализ таблицы 1 приводит к следующим соображениям и замечаниям.

1.1. В отличие от ППС (см. ниже таблицу 3) в таблице 1 для МВП отсутствует такой показатель, как плотность, кг/м³. Интересно, что нет этого показателя и в п. 3.2 " Обозначения, единицы, сокращения"[3] и в аналогичном п. 3.2[4].

Однако, по мнению автора как системодержателя, в вопросе плотности есть о чем задуматься.

Например, на сайте немецкого производителя Paroc GmbH Heidenkampsweg 20097 Hamburg, на момент написания статьи, в разделе "Плиты для WDVS" перечислены следующие марки МВП: PAROC FAL 1, PAROC FAL 1cc, PAROC FAS 2cc, PAROC FAS 3cc, PAROC FAS 4, PAROC Linio 80, PAROC Linio 80сс.

Далее обратимся к действующему до 07 августа 2019 г. эксплуатационному допуску abZ № Z-33.40-176[8], выданному компании Paroc GmbH Hamburg институтом строительной техники (DIBt) в Берлине, на МВП для использования в теплозащитной связанной системе (WDVS). Предметом нормирования стали МВП под штукатурку марок Paroc FAS, FAL и Linio.

Сведем в таблицу 2, используя данные допуска abZ № Z-33.40-176, такие показатели, как плотность и прочность при растяжении в направлении перпендикулярно к лицевой поверхности плиты.

Таблица 1. Сводная сравнительная таблица по показателям МВП для СФТК и WDVS

Примечания:

(1) Наличие(+)/отсутствие(-) показателей в ГОСТ Р 56707-2015 и Руководстве по качеству МВП дляWDVS от 04.08.2016 г.
(2) Cовпадение(+)/отличие(-)показателей между ГОСТ Р 56707-2015 и Руководством по качеству МВП для WDVS от 04.08.2016 г.
(3) Allgemeine Bauaufsichtliche Zulassung - общий эксплуатационный допуск строительного надзора (abZ) на МВП конкретного производителя.
(4) WAP-zg/zh согласно DIN V 4108-10: WAP - наружная изоляция стены под штукатуркой; z - прочность при растяжении; zg - наружная изоляция стены под облицовкой; zh - наружная изоляция стены под штукатуркой.
(5) б/р - безразмерный

Таблица 2. Данные из abZ № Z-33.40-176 на МВП Paroc GmbH

К МВП высокой плотности (см. также ниже п.1.4) типа "HD (hohe Dichte/high density)", можно отнести плиты FAS 3 и FAS 4, причем прочность при растяжении только FAS 4 совпадает с требованиями Руководства по качеству от 19.09.2006 г.[6]. Т.к. abZ № Z-33.40-176 был выдан 07 августа 2014 г., раньше опубликования Руководства по качеству от 04.08.2016 г., то требуемая минимальная прочность при растяжении в обоих документах равна 14 кПа.

А теперь давайте обратимся к российскому сайту www.paroc.ru, где можно узнать, что МВП Paroc FAS 4 снята с производства и там же на сайте, в действующем техническом свидетельстве на МВП Paroc, можно найти, что прочности при растяжении и плотности для Linio 15 (ранее FAS 3) и Linio 20 (ранее FAS 4) , составляют, соответственно, ≥ 15 кПа/96-120 кг/м³ и ≥20 кПа/105-125 кг/м³, что соответствует таблице 3 ГОСТ Р 56707-2015 и Руководству по качеству [6] от 04.08.2016 г.

Налицо требуемая прочность при растяжении при более низкой плотности плиты и расхождение с abZ № Z-33.40-176. Да, несомненно, технология производства МВП не стоит на месте и такое вполне возможно.

Этот нюанс напоминает автору разговор с одним известным европейским производителем щелочестойкой сетки для СФТК, который заявил, что может даже при поверхностной плотности рядовой армирующей стеклосетки 145 г/м² достичь разрывной нагрузки не менее 2000 Н/5 см по основе и утку. Очевидно, как для МВП, так и для сетки, определяющими показателями при нормировании являются не плотности, а, соответственно, прочность при растяжении и разрывная нагрузка.

Однако, при всем своем уважении к такой известной компании, как Paroc, автор статьи, как системодержатель, с учетом тех рисков применения МВП в СФТК, которые приведены в данной статье, хотел бы быть полностью уверенным в величине декларируемых показателей при растяжении в направлении перпендикулярно лицевым поверхностям МВП.

Другим вопросом применения на фасадах СФТК с МВП такой низкой плотности является вопрос совместной работы общего штукатурного слоя и утеплителя. На 4 фасадном конгрессе, который прошел в Москве 12-14 сентября 2017 г. было высказано мнение, что такая низкая плотность МВП может привести к увеличению расхода базового клеевого состава на 1 м². Все вышесказанное в п. 1.1. требует проверки и подтверждения.

1.2 В ГОСТ Р 56707-2015 для МВП по сравнению с Руководством по качеству[6] отсутствуют следующие показатели: допуск отклонения от плотности, коэффициент паропроницаемости, расчетный коэффициент теплопроводности, прочность на сдвиг, группа горючести.

В [2] автор уже озвучивал мысль о том, что показатели по теплопроводности и паропроницаемости являются важнейшими системными показателями, влияющими на надежность эксплуатации СФТК.

Интересно, что в п. 6.2.1 ГОСТ Р 56707-2015 такое требование по пожарной опасности для пенополистирольных плит (ППС), как время самостоятельного горения не более 1 с, присутствует, а группа горючести НГ для МВП, как материала, отсутствует.

Прочность на сдвиг влияет на совместную работу МВП и общего наружного штукатурного слоя.

1.3 Все допуски Руководства по качеству[6] на геометрические размеры МВП (п.п. 2-6 таблицы 1) существенно превышают требования таблицы 3 ГОСТ Р 56707-2015. Например, для типовой длины МВП 1000 мм допуск в ±2% составит 20 мм, тогда как аналогичное требование для МВП для WDVS в Германии только ± 5 мм!

При рядной установке плит точность геометрических размеров МВП весьма важна. Накопление систематической ошибки установки в виде зазоров между соседними плитами приводит к увеличению трудоемкости и времени монтажа, к снижению качества монтажа СФТК.

1.4 В [1] и [2] автор уже касался темы повышения в Германии прочности при растяжении перпендикулярно лицевой поверхности плиты МВП типа "WD" с 7,5 кПа (DIN 18165-1[9]) до 15 кПа для типа "HD" согласно [6]. Повышение было связано с возможным падением прочности при растяжении до 50% при возможном насыщении влагой МВП в процессе эксплуатации.

Так, в Руководстве по качеству [7] в редакции от 19.09.2006 г. было введено следующее требование. Прочность при растяжении после искусственного старения согласно ETAG 004 и общего эксплуатационного допуска строительного надзора (abZ) должна составлять не менее 50% от начального значения.

1.5 Минимальная прочность на сжатие при 10% деформации в ГОСТ Р 56707-2015 для МВП высокой плотности принята равной 30 кПа, а в Руководствах по качеству [5] и [6] - 40 кПа.

Один известный производитель МВП для СФТК со ссылкой на ГОСТ Р 56707-2015 уже заявил, что снижение минимальной прочности на сжатие с 40 кПа до 30 кПа, позволить понизить стоимость МВП.

Два вопроса от системодержателя. Почему в Руководстве по качеству [7] от 19.09.2006 г. прочность на сжатие с 10 кПа была повышена до 40 кПа (см. таблицу 1)? Величина 40 кПа избыточная и проблем не будет или это снижение стоимости МВП в ущерб надежности?

1.6 В [1] и [2] автор также касался темы паропроницаемости МВП для СФТК.

В п. 4.3.8 DIN EN 13162 указано, что для МВП следует приводить коэффициент паропроницаемости µ, а для неоднородных или кашированных плит сопротивление паропроницаемости Z. Если испытания отсутствуют, то производитель должен устанавливать безразмерный коэффициент паропроницаемости МВП по отношению к паропроводности воздуха равным µ=1 для однородных МВП и для кашированных МВП с открытопористой структурой минеральной ваты.

Отметим следующий интересный нюанс. Практически во всех технических свидетельствах Минстроя РФ на МВП для СФТК приводится коэффициент паропроницаемости µ равный 0,3 мг/(м·ч·Па). Если руководствоваться рис. 1 ГОСТ EN 12086-2011[10], то паропроводность воздуха при температуре 23 °С составит ∼ 0,7 мг/(м·ч·Па), тогда при m=1 коэффициент паропроницаемости МВП те же 0,7 мг/(м·ч·Па).

А теперь давайте обратимся к п. 10.9.1 ГОСТ Р 55412-2013[11], в котором паропроводность воздуха указана как 1,01 мг/(м·ч·Па), что, между прочим, противоречит, как действующему ГОСТ 25898-2012[12], так и ГОСТ EN 12086-2011. Тогда при m=1 коэффициент паропроницаемости МВП формально составит уже 1,01 мг/(м·ч·Па).

Разница между крайними значениями коэффициента паропроницаемости составляет 1,01/0,3=3,7 раза. Учитывая, что сопротивление паропроницаемости МВП обратно пропорционально коэффициенту паропроницаемости, то фактически это будет означать, что в зоне конденсации внутри плиты влаги будет накоплено в 3,7 раза больше. Для районов с низкими зимними температурами наружного воздуха и длительным отопительным сезоном, несомненно, возможны риски в отношении надежности эксплуатации СФТК с МВП.

Выше в п. 1.4 было сказано, что при переувлажнении МВП возможно падение прочности при растяжении до 50%, кроме того, дополнительным усугубляющим фактором, с точки зрения надежности СФТК, является допустимая возможность приклеивания (метод "валик-точка") только 40% площади МВП. Это может привести к тому, что в отдельных ветровых районах высокая знакопеременная ветровая нагрузка, особенно в краевых зонах и на большой высоте, может превысить прочность при растяжении МВП. В таких случаях поверочный расчет по защите многослойного ограждения с МВП в СФТК от переувлажнения следует признать обязательным.

1.7 В соответствии с п. 4.3.7.1 [6] кратковременное водопоглощение не должно превышать 1,0 кг/м² за 24 часа, поэтому в последней ячейке строки 12 таблицы 1 поставлено +/+.

1.8 Несколько замечаний по теплопроводности МВП для СФТК.

В п. 6.1 ГОСТ Р 56707-2015 указано, что технические требования, приведенные в таблице 3, соответствуют МВП, выпускаемой по ГОСТ 32314-2012, который гармонизирован с EN 13162. В разделе 8 "Маркировка и этикетирование" ГОСТ 3214-2912 находим, что изделия, соответствующие требованиям настоящего стандарта, должны иметь четкую маркировку, нанесенную на изделие или этикетку, или упаковку и содержащую, в том числе, декларируемые термическое сопротивление и теплопроводность.

Как в стандарте DIN EN 13162, так и в ГОСТ 32314-2012, указано, что нормы не имеют силы для материалов, значение термического сопротивления которых ниже чем 0,25 (м²·°С)/Вт или значение коэффициента теплопроводности которых не более, чем 0,060 Вт/(м·°С) при температуре 10 °С.

К сожалению, в ГОСТ Р 56707 по количественной величине показателей теплопроводности МВП как эффективного утеплителя для СФТК нет ни слова.

Выводы к разделу 1. Требования к МВП для СФТК

• В таблице 3 ГОСТ Р 56707-2015 отсутствуют важные показатели.
• Большинство показателей в таблице 3 занижены по сравнению с аналогичными показатели для WDVS в Германии.
• Большинство количественных показателей по качеству МВП для СФТК в Германии для аналогичной WDVS устарели более, чем на 10 лет.

2. Требования к ППС для СФТК.

Требования к плитам пенополистирольным (ППС) для СФТК изложены в п.п. 6.1-6.3 ГОСТ Р 56707-2015 со ссылкой на ГОСТ 15588-2014[3].

В п. 3.1 ГОСТ 15588-2014 перечислены плиты марок ППС 15Ф, ППС 16Ф, ППС 20Ф, которые предназначены для применения в фасадных теплоизоляционных композиционных системах с наружными штукатурными слоями (СФТК).

Так же, как и для МВП, создадим сводную таблицу 2.1 требований к ППС для СФТК в сравнении с аналогичными требованиями в Германии.

Использовать будем следующие немецкие документы. Руководство "Qualitätsrichtlinie für Dämmstoffe aus Polystyrol-Hartschaum zur Verwendung in Wärmedämm-Verbundsystemen (WDVS)[13] - Руководство по качеству плит из вспененного пенополистирола для применения в теплозащитных связанных системах (WDVS)", которые были опубликованы 04.08.2016 г. немецким профессиональным союзом разработчиков и поставщиков теплоизоляционных систем WDVsysteme и индустриальным союзом производителей вспененных материалов IVH при одобрении трех профессиональных союзов, имеющих отношение в Германии к производству строительных растворов, красок, защите и отделки фасадов зданий.

В разделе "Общий" Руководства по качеству[13] указано, что ППС должны соответствовать стандарту DIN EN 13163 [14] и общeму эксплуатационному допуску строительного надзора (abZ - allgemeine bauaufsichtliche Zulassung). Руководство по качеству определяет повышенные требования к ППС для WDVS.

В таблицу 3, так же, как и в разделе 1 в таблице 1, дополнительно, для лучшего понимания эволюции требований к ППС для WDVS в Германии, внесем показатели более ранней версии Руководства по качеству ППС[15] от 19.09.2006 г. для WDVS, которое было опубликовано индустриальным союзом производителей вспененных материалов IVH и профессиональным союзом разработчиков и поставщиков теплоизоляционных систем FV WDVS (позднее переименован в WDVsysteme).

Анализ таблицы 3 приводит к следующим соображениям и замечаниям.

2.1 В ГОСТ Р 56707-2015 и ГОСТ 15588-2014 для ППС по сравнению [13] отсутствуют следующие показатели: стабильность размеров при заданных температуре (°С)/относительной влажности (%) и в нормальном климате, прочность при растяжении параллельно плоскости плиты, прочность на сдвиг и модуль сдвига, коэффициент паропроницаемости.

Прочность на сдвиг и модуль сдвига определяют совместную работу МВП и общего наружного штукатурного слоя.

Стабильность размеров плит ППС также важный показатель. Косвенно он учтен в п. 4.2 ГОСТ 15588-2014, где требуется ППС, предназначенные для теплоизоляции в фасадных теплоизоляционных композиционных системах с наружными штукатурными слоями, изготавливать из пенополистирольных блоков, выдержанных в условиях хранения не менее 14 сут.

В ГОСТ Р 56707-2015 и ГОСТ 15588-2014 отсутствует показатель коэффициента паропроницаемости для ППС являющийся важный системным показателем, влияющим на надежность эксплуатации СФТК[2], хотя его влияние на влагоперенос СФТК с ППС значительно меньше, чем в СФТК с МВП.

В [2] было отмечено, что для оценки теплозащиты для ППС согласно СП 50.13330.2012[16] необходимо оперировать коэффициентом теплопроводности при условиях эксплуатации конструкции А и Б в отличие от коэффициента теплопроводности в сухом состоянии. Для ППС разной плотности этот расчетный коэффициент можно найти в Приложении Т СП 50.13330.2012 или, например, в протоколах НИИСФ на конкретные марки ППС отдельных производителей.

2.2 Все допуски [13] на геометрические размеры ППС (п.п. 2-6 таблицы 2) превышают требования п.п. ГОСТ 15588-2014. Например, для типовой длины 1000 мм ППС для СФТК допуск составляет ±5 мм, тогда как аналогичное требование для ППС для WDVS в Германии только ± 2 мм.

Требования к геометрии плит в случае ППС даже более важны, чем к МВП, о чем упоминалось выше, т.к. последние более жесткие.

2.3 Большой заслугой ГОСТ 15588-2014 является введение такой важнейшего показателя как прочность при растяжении в направлении перпендикулярном лицевой поверхности плиты. В ГОСТ 15588-86 этот показатель отсутствовал. Его введение позволяет обосновать надежность эксплуатации только приклеенной СФТК.

В [1] и [2] уже отмечалось, что при нормировании показатель можно определять по минимальной величине, уровню или классу. Как для ППС в WDVS в Германии и в Европе, так и в ГОСТ 15588-2014, минимальная прочность при растяжении ППС равна 100 кПа.

2.4 Интересно, в Руководстве по качеству [12], в отличии от ГОСТ 15588, нет требований по прочности на сжатие при 10% деформации и влажности по массе в %.

2.5 Показатели в строчках 15 и 18 таблицы 3, как в Руководстве по качеству [13], так и в ГОСТ 15588-2014, отличаются по трактовке и количественным значениям.

Выводы к разделу 2. Требования к ППС для СФТК

• В ГОСТ Р 56707-2015 и отсутствует ряд показателей.
• Часть показателей занижена по сравнению с аналогичными показатели для WDVS в Германии.
• Отдельные показатели, в первую очередь, по геометрии ППС в Германии для аналогичной WDVS устарели более, чем на 10 лет.

В конце статьи автор, исходя и из своего личного опыта, считает необходимым остановиться на весьма актуальной и важной теме возможных рисков нарушения целостности наружного штукатурного слоя вследствие недооценки влагопереноса в СФТК с МВП по сравнению с ППС.

В [2] кратко были представлены положения эмпирической теории защиты штукатурных фасадов, разработанной в прошлом веке известным и авторитетным немецким специалистом доктором Хельмутом Кюнцелем.

Обратимся к главе 7.1.2 "Паропроницаемость" книги Dr.-Ing. Helmut Künzel, Auβenputz Untersuchungen Erfahrungen Überlegungen. Fraunhofer IRB Verlag[17], название которой можно перевести так: "Наружные штукатурки Исследования Опыт Соображения".

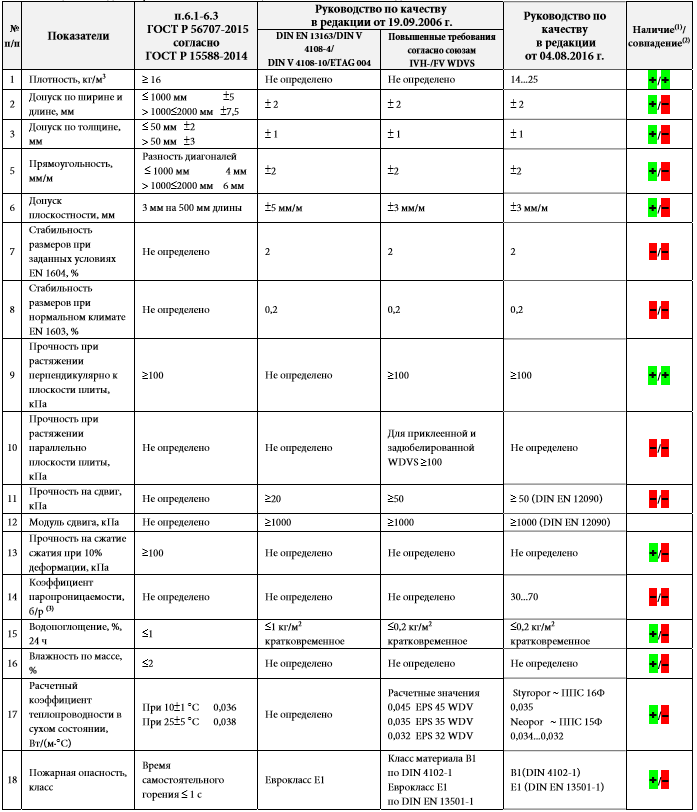

Таблица 3. Сводная сравнительная таблица по показателям ППС для СФТК и WDVS

Примечания:

(1) Наличие(+)/отсутствие(-) показателей в ГОСТ Р 56707-2015 и Руководстве по качеству ППС для WDVS от 04.08.2016 г.
(2) Cовпадение(+)/отличие(-)показателей между ГОСТ Р 56707-2015 и Руководством по качеству ППС для WDVS от 04.08.2016 г.
(3) б/р - безразмерный

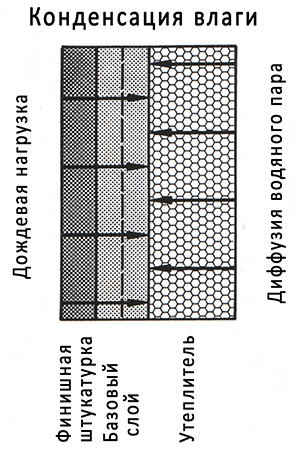

В данной главе говорится о том, что диффузионный перенос влаги в стене изнутри наружу не сильно затруднен в теплоизоляционном слое из минеральной ваты в отличие от пенополистирола. Это надо учитывать для новых зданий с высокой влажностью стен.

В таких зданиях наружная штукатурка может быть повреждена не только за счет дождевой нагрузки, но и за счет диффузии пара изнутри наружу. Обе причины могут привести к значительному накоплению влаги в штукатурке (см. рис 1).

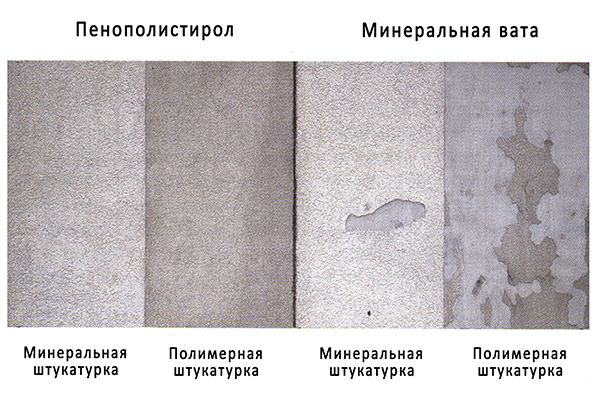

Фото 1. Вид западных стен из ячеистого бетона с различными WDVS после 2- лет наблюдений[17]

Исследования проводились на западной экспериментальной стене в Хольцкирхене (Бавария). Стены из ячеистого бетона были изолированы WDVS с плитами, как из минеральной ваты, так и из пенополистирола. Также, попеременно, в качестве финиша были нанесены минеральная и полимерная штукатурки.

Блоки из газобетона были выбраны по причинам высокой начальной влажности и низкого сопротивления паропроницанию.

Полученный урон в течение двух лет наблюдений приведен на фото 1. Только теплоизоляция с пенополистиролом не претерпела никаких повреждений, в то время как полимерная штукатурка в WDVS с плитами из минеральной ваты получила повреждения на большой площади.

С другой стороны, на минеральной штукатурке с минеральной ватой было обнаружено гораздо меньше повреждений. Граничные условия в эксперименте были экстремальные.

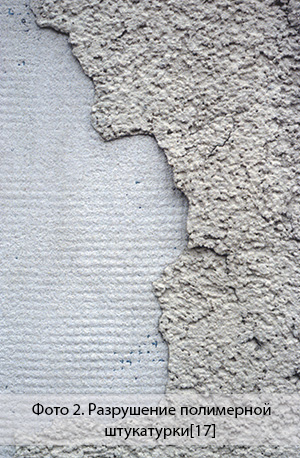

Трещины в полимерной штукатурке способствовали дальнейшему разрушению за счет дождевой нагрузки (см. фото 2).

Как следствие, в WDVS с минеральной ватой следует применять паропроницаемые штукатурки, чтобы избежать чрезмерного накопления влаги за счет диффузии водяного пара.

В заключение статьи, отметим, что риски связанные с ухудшением влажностного режима ограждения из-за высокой паропроницаемости и низкой теплопроводности минеральной ваты должны всегда оцениваться соответствующим образом.

Так как наружная штукатурка в СФТК выполняется, как правило, толщиной в несколько миллиметров, ее емкость невелика, и с нарушением баланса приходящей и уходящей влаги влажность штукатурки будет резко повышаться. Переувлажнение штукатурки за счет циклов замораживание-оттаивание приведет к образованию трещин и ее разрушению.

В качестве критерия допустимого увлажнения штукатурного слоя может быть выбрана сумма расчетного массового отношения влаги в материале w, %, при условиях эксплуатации А или Б и предельно допустимого приращения расчетного массового отношения влаги в материале Δw, %[16].

Если сумма будет превышена, то необходимо предусмотреть меры по предупреждению накопления влаги в толще ограждения, например, за счет выбора более паропроницаемых материалов для штукатурного слоя, установки пароизоляции, естественной и искусственной просушки ограждения в теплый период за счет инфильтрации и вентиляции.
