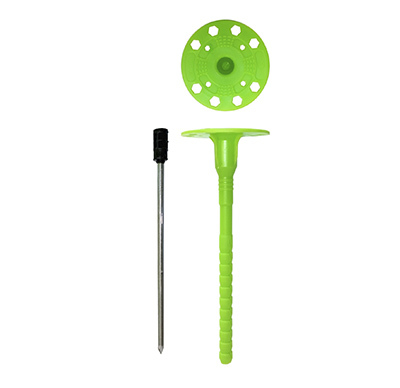

Забивной дюбель с металлическим сердечником

Применяется для крепления плит утеплителя к несущим стенам из бетона, кирпичной и каменной кладки, ячеистого бетона в системах фасадных теплоизоляционных композиционных (СФТК) REINMANN thermosystem α (утеплитель - минеральная вата) и REINMANN thermosystem β (пенополистирол марки ПСБ-С 25Ф). Рекомендуется применять для несущих стен из пустотелых штучных материалов. Дюбель состоит из пластиковой гильзы с распорной частью и металлического сердечника с винтовой частью. Схема дюбелирования зависит от материала и конструкции несущей стены. При выборе фасадного дюбеля необходимо в обязательном порядке руководствоваться рекомендациями разработчика СФТК и производителя дюбелей.

Хранение
Хранить в сухом месте при температуре от 5°С до 30°С.

Инструкция по применению
После приклейки утеплителя с помощью дрели (кирпич, ячеистый бетон) или перфоратора (железобетон) в несущей стене высверливается отверстие под дюбель. Глубина отверстия должна быть на 10-12 мм больше расчетной с целью сбора крошки при сверлении. Сначала в отверстие вставляется пластиковая гильза, а затем в нее винтовой сердечник. Не рекомендуется заранее устанавливать сердечник в гильзу с целью не допущения появления распорного усилия до установки гильзы в несущую стену. Винтовой сердечник закручивается с помощью малооборотной дрели. Дюбель вкручивается заподлицо с наружной поверхностью плиты утеплителя. Графические примеры установки фасадного забивного дюбеля, а также схем дюбелирования приведены на листах 2.7-2.11 Альбомов технических решений для REINMANN thermosystem α и Reinmann thermosystem β.
